Lutherkirche in Bielefeld
Projekt I Ganzglas - Windfanganlage
In der Lutherkirche der ev. Markus-Kirchengemeinde in Bielefeld wurden eine Glas-Faltanlage und feststehende Glaselemente als Trennwand eingebaut.
Bei der Faltanlage öffnen sich jeweils 2 Flügel mit einer Höhe von 2100mm nach links bzw. nach rechts, es wurde hier von der Firma Teufelbeschlag der Beschlag Vistafold eingebaut. Das 2-teilige Oberlicht wurde im Modellzuschnitt nach Schablone an den Segmentbogen angepasst.
Die feststehenden Glaselemente der 2 Glas-Trennwände mit einer Höhe bis zu 2541mm wurden ebenso im Modellzuschnitt nach Schablonen an die Segmentbögen angepasst.
Als Glasart wurde Einscheibensicherheitsglas klar, 10mm mit zusätzlichem Heat-Soak-Test verwendet, die Profile in RAL 7015 pulverbeschichtet haben eine Ansichtsbreite von nur 50mm.
Wissenswerkstadt Bielefeld
Projekt I Glasdecke
Bei der Ausführung der Verglasungen für die Lichtdecke und die Lichtvouten war neben der neuesten Technik auch der Denkmalschutz ein wichtiges Kriterium.
So wurde ein spezielles Verbund-Sicherheitsglas aus 2x teilvorgespanntem Glas mit einer Folienkombination aus extra starker ES-Folie und mattweißer Folie, sowie einem Siebdruck, der das Drahtgeflecht von dem ursprünglichen Drahtglas imitiert, eingebaut.
Herausfordernd waren auch die 62 Glasscheiben im Randbereich, die durch die vorgegebene Stahl-Tragkonstruktion jede eine individuelle Form hatte.
Im Bereich der Lichtvouten musste ein Milchüberfangglas ersetzt werden, hier kam dann ebenso das Verbund-Sicherheitsglas aus 2x teilvorgespanntem Glas mit der speziellen Folienkombination zur Ausführung.
Durch die vorgegebene Gipskastenkonstruktion bestand auch hier die Herausforderung in der Fertigung und Logistik. Jede der 96 Glasscheiben hatte eine andere Abmessung und Form.
Heilig Geist Kirche in Lemgo
Projekt I Ganzglas - Windfanganlage
In der katholischen Heilig Geist Kirche in Lemgo wurde eine Ganzglas – Windfanganlage mit einer Anlagenhöhe von 3050mm eingebaut.
Die zwei im 90° abgewinkelten Glasseiten haben je eine Breite von 5700mm, die zwei Schiebetüren sind je 2030mm breit.
Als Beschlag wurde hier der MWE Schiebetür-Beschlag Klassik mit sichtbarem Rollwagen oberhalb der Tür eingebaut. Die Aussteifung der Ganzglas – Windfanganlage erfolgte über die durchgehenden Laufschienen.
Eine ganz besondere Herausforderung war sowohl in der Planung als auch bei der Montage der abfallende Fußboden zur Raummitte.
Yomei Designmöbel
Projekt I Pivot Glastür
Im neuen Showroom wurde eine Pivot – Glastüranlage eingebaut mit einer Gesamtbreite von 5600mm und einer Anlagenhöhe von 2960mm.
Das speziell entwickelte Türscharnier zur Aufnahme des Materials Glas trägt je Tür ein Gewicht von 340kg, jede Tür hat die Größe von 2781mm x 2934mm.
Schauen Sie sich unseren Film zur Montage der Pivot Glastüren an!
Kinderzentrum Bethel
Projekt I LED Hinweisschild
Hinweisschilder sollten besonders auffällig sein und die wichtigsten Informationen vermitteln.
In der Kinderklinik Bethel wurde hierzu die LEDscreen-Technik verwendet, die flache, bedruckte Panels hell erleuchten lässt. Ein solches LED-Hinweisschild fällt sofort ins Auge und kann auch bei Dunkelheit gut erkannt werden.
Schüco Welcome Forum
Projekt I Glastrennwände
Im neuen Showroom wurden fecoplan-Systemtrennwände eingebaut mit der Besonderheit eines Glas/Glas T-Anschlusses an den Trockenbau und auch für die mobile Trennwand.
Zur Maschinenhalle wurden fecofix-Systemtrennwände verwendet mit einem Schalldämmwert bis zu Rw,p 47 dB. Die wandbündige Doppelverglasung hat im 1. OG zusätzlich eine absturzsichernde Funktion. Die feco Tür H70 mit Türseitenteil wurde im EG mit einer “Panik-Ausführung” ausgestattet.
Schüco ONE
Projekt I Glastrennwände
Die maßgefertigte schaltbare Folie der Glastür zum Besprechungsraum bietet flexiblen Sichtschutz bei Bedarf. Per Knopfdruck kann von undurchsichtig auf klarsichtig gewechselt werden – im Ruhezustand ist die Folie weiß-mattiert, bei Stromzufuhr klarsichtig.

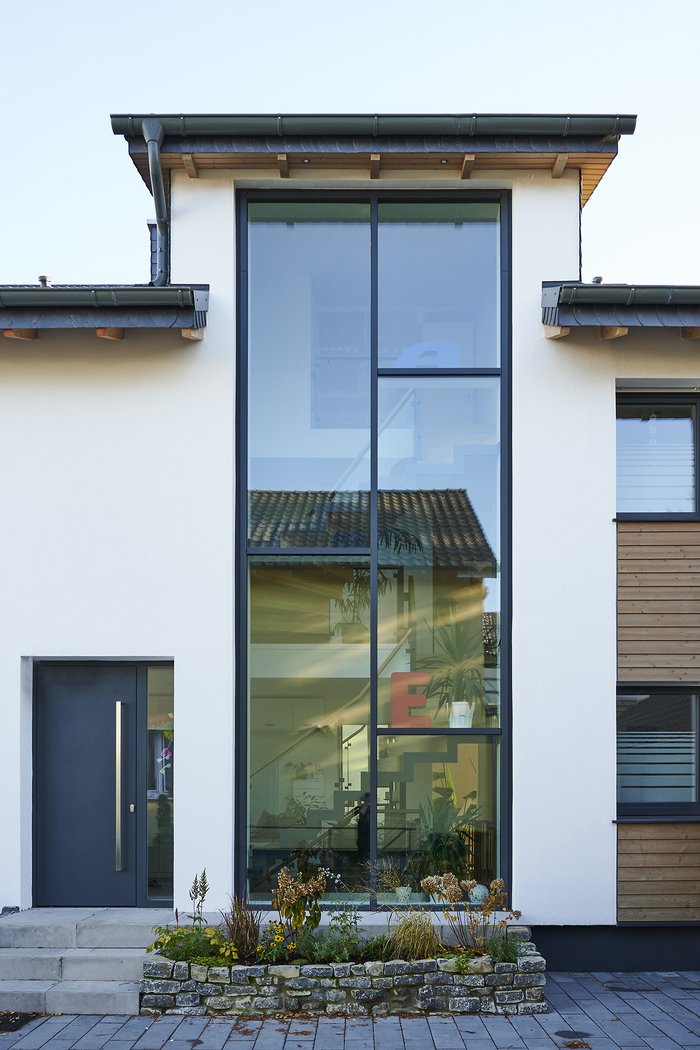

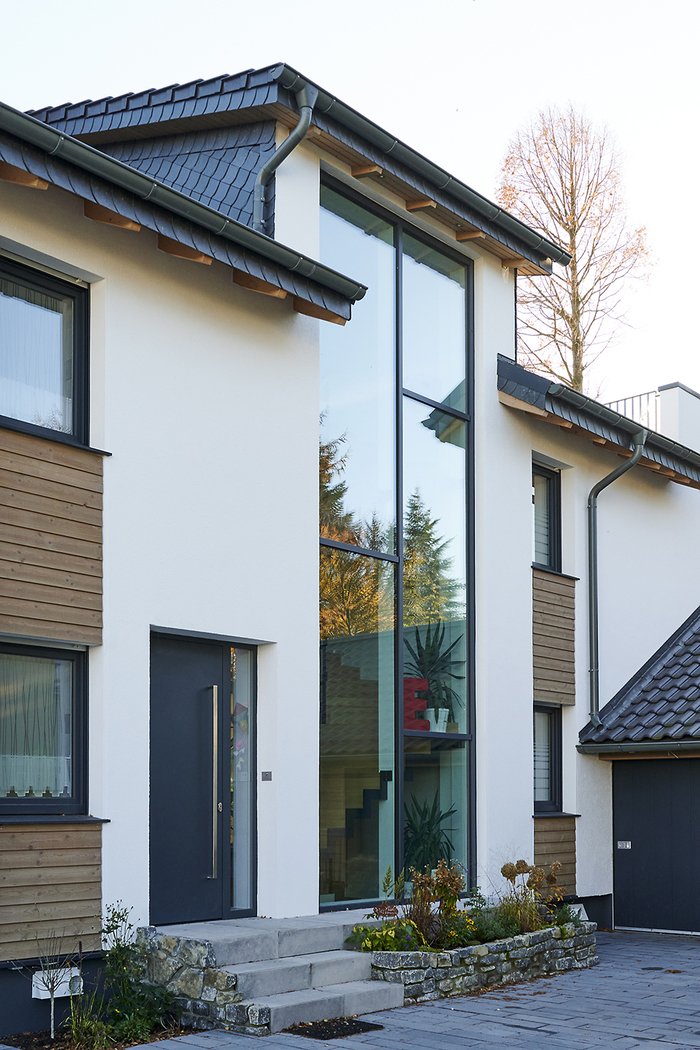

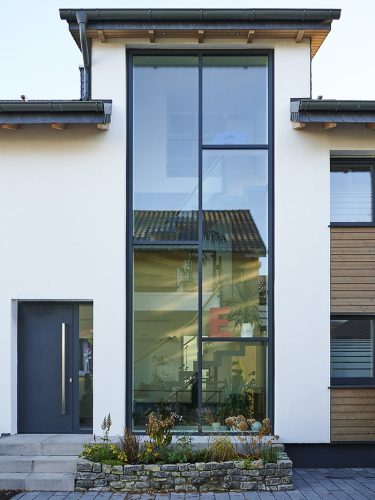

Wohnhaus in Bielefeld
Projekt I Glasfassade
Diese Pfosten-Riegel-Fassade ist der Eyecatcher des renovierten Hauses geworden.
Die Pfosten-Riegel-Fassadenoptik wirkt elegant und leicht mit einer Außenansichtsbreite von nur 50mm.
Projekt
Wohnhaus Fassade
Verwaltungs- gebäude in Beckum
Projekt I Glasböden
In diesem Bürogebäude wurden begehbare Glasscheiben bis zu einer Größe von 1.186mm x 2.108mm eingebaut. Die Gläser aus Verbundsicherheitsglas mit 3 Einzelscheiben wurden zusätzlich mit einer Beschichtung für erforderliche Rutschhemmung ausgestattet.
Lenkwerk in Bielefeld
Projekt | Ganzglas-Kanzel
Unsere Aufgabe bestand darin, aus dem Entwurf des Architekten eine Ganzglas-Konstruktion zu planen, mit Unterstützung eines Statikers zu konstruieren und anschließend zu fertigen und zu montieren.. Eine Ganzglasbrücke führt von dem innenliegenden Treppenpodest zur vor dem Gebäude stehenden Wandschale, aus der die geschlossene Ganzglas-Kanzel herausragt. Zur optischen Unterstützung wurden die Brücke und die Kanzel mit einer zusätzlichen LED-Beleuchtung versehen.
Feuerwache in Gütersloh
Projekt | Sichtschutz
Diese maßgefertigte schaltbare Folie bietet flexiblen Sichtschutz bei Bedarf. Per Knopfdruck kann von undurchsichtig auf klarsichtig gewechselt werden – im Ruhezustand ist die Folie weiß-mattiert, bei Stromzufuhr klarsichtig.
Die Folie ist für die nachträgliche Montage auf allen planen Glasflächen geeignet. Sowohl in privaten Bereichen wie Bäder, Schlaf- oder Wohnräume, als auch in Arbeitsbereichen, um beispielsweise für verglaste Besprechungs- und Beratungsräume kurzzeitig Privatsphäre zu schaffen, ist diese Folie anwendbar.
